La Lista de Líneas generada por el módulo de Base de Datos con la información extraida desde los diagramas puede completarse automáticamente con información adicional relativa a la composición de la corriente asociada a cada línea. A este fin se carga, en la definición de la línea en el diagrama, el Número de Corriente y se define una o mas Tablas de Composición de Corrientes.

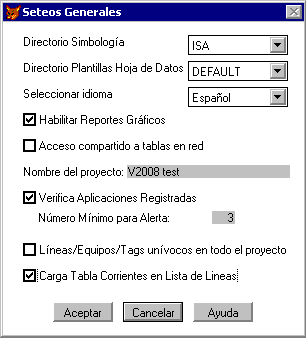

Para que el sistema lea y procese las tablas de composición de corrientes y asocie su contenido a la lista de líneas hay que habilitar la opción correspondiente en la configuración del proyecto:
El bloque utilizado para cargar el número de documento de cada diagrama tiene también un atributo donde se especifica el nombre del archivo en formato XLS que contiene la composición de las corrientes asociadas al diagrama. Cada diagrama puede hacer referencia a archivos distintos, todos deben ser colocados en la carpeta FD del proyecto.
Si bién la forma de la tabla puede ser en cierta medida arbitaria, debe conformarse a estos requisitos mínimos:
En la primera columna DBF_Field se identifica el nombre del campo de escritura, en la segunda Column la primera columna que corresponde a un número de corriente (en la hoja table) y en la segunda Row la línea que corresponde a cada campo.
Al actualizar la base de datos esta tabla es leida y sus datos trasferidos automáticamente a la lista de líneas.
Ultima actualización 18 Octubre 2020.
