ARCHIVOS EXTERNOS

Los Diagramas de Proceso e Instrumentos, o sea, los archivos gráficos que se encuentren en el directorio PID del proyecto, se pueden vincular con cualquier archivo externo al sistema EPLANT-P&ID. Los elementos que se pueden vincular y el parámetro de vinculación son los siguientes:

• Equipos: por Nombre de Equipo.
• Líneas de Tubería: por Número de Línea.
• Cualquier componente de tubería que tenga definido el atributo TAG: por TAG.

En función de la configuración del proyecto, la vinculación se realiza en las dos formas alternativas:

• Por Tabla: una tabla permite asociar a cada elemento de modelos uno o más documentos contenidos en archivos externos. Puede especificarse sólo el nombre del archivo (en este caso será buscado en el directorio LINK del proyecto) o la path completa (puede ser cualquiera). La carga de esta tabla se realiza desde el módulo de base de datos, seleccionando la opción Tabla Asociación Documentos en el menú de Utilitarios. En este caso, es posible utilizar una tabla específica de EPLANT-P&ID o la misma utilizada a este efecto por el módulo EPLANT-Piping para el mismo proyecto.
• Directa: la vinculación se realiza automáticamente entre el elemento en diagramas de EPLANT y cualquier archivo en cualquier formato, puesto en el directorio LINK del proyecto, que tenga su nombre igual al parámetro correspondiente al tipo de elemento.
  Por ejemplo, el equipo TK-001 queda automáticamente vinculato con los archivos TK-001.JPG, TK-001.XLS, etc. El formato de los archivos es arbitrario y la cantidad de los mismos por elemento también. Según como esté configurado el proyecto, la vinculación puede ser estricta (el nombre del archivo debe ser igual al parámetro) o el parámetro ser interpretado como prefijo de los nombres de los archivos.

Para visualizar estos archivos se toma el comando que muestra las características del elemento deseado: Característica Componente, Highlight de Línea o de Equipo. Al desplegarse la ventana con los datos correspondientes, si hay por lo menos un archivo asociado, el botón Datos Externos se encuentra habilitado. Al presionarlo, si hay un solo archivo externo asociado, éste será abierto por la aplicación correspondiente. Si hay más de uno, se abrirá una ventana que los muestra todos y permite su selección.

En el caso de Característica Componente, tomando el comando:

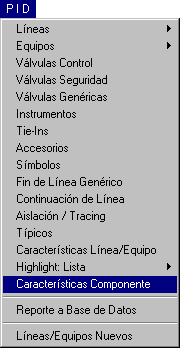

o desde el menú de barra icónico:

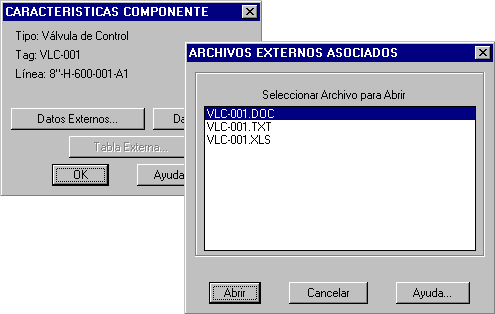

y seleccionando una Válvula de Control, se despliega la siguiente pantalla:

Seleccionando el botón Datos Externos se accede al o los archivos asociados.

En el caso de Equipos o Líneas, tomando el comando:

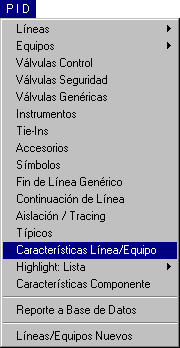

o desde el menú de barra icónico:

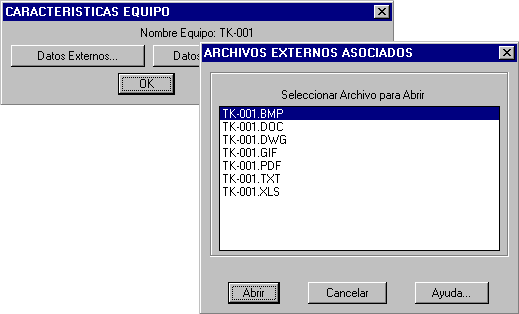

Seleccionando un Equipo y en la ventana con el Nombre del Equipo, seleccionando el botón Datos Externos se despliega la siguiente pantalla:

CONSULTA BASE DE DATOS EPLANT-P&ID

Desde los Diagramas de Proceso e Instrumentos es posible consultar la información contenida en el módulo de base de datos de EPLANT-P&ID relativa a elementos dibujados en los diagramas. Se utilizan a tal fín el botón Datos PID que aparece siempre habilitado en las ventanas que muestran las características de elementos generadas con los mismos comandos de consulta descriptos en el capítulo anterior: Nombre Componente, Nombre Línea y Nombre Equipo. Por ejemplo, en el caso de Componentes, tomando el comando:

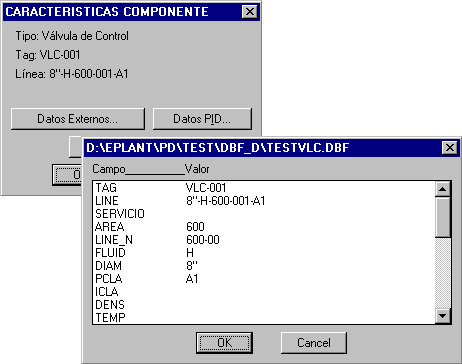

Seleccionando una Válvula de Control y presionando el botón Datos PID, se despliega la siguiente pantalla:

CONSULTA TABLA EXTERNA

Si esta opción es habilitada en la Configuración del Proyecto, se pueden hacer verificaciones entre las tablas generadas por EPLANT-P&ID y una tabla maestra externa al sistema que puede ser, por ejemplo, la tabla de instrumentos de la planta, la tabla de equipos, etc.
Los detalles de la conexión con la tabla externa son establecidos en la Configuración del Proyecto.

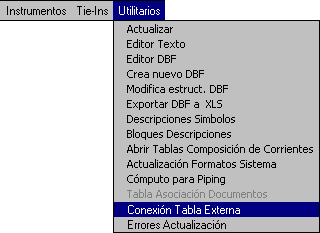

Desde el módulo de base de datos se pueden hacer verificaciones de los objetos que se encuentran en los diagramas y no están el la Tabla Externa y viceversa. Se accede a esta opción desde:

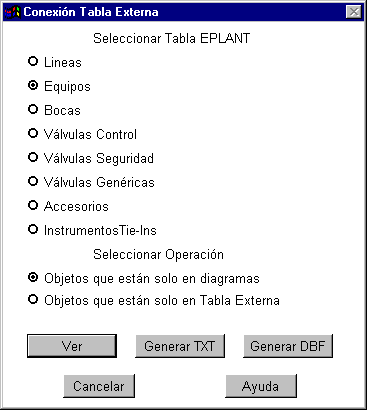

que despliega la siguiente ventana de opciones:

Desde la aplicación gráfica se pueden hacer consultas a la Tabla Externa utilizando el botón Tabla Externa que aparece habilitado en las ventanas que muestran las características de elementos generadas con los mismos comandos de consulta descriptos en los capítulos anteriores: Nombre Componente, Nombre Línea y Nombre Equipo.

Ultima actualización 18 Octubre 2020.
