EPLANT-Piping V 2024.0

Actualizaciones más importantes en las últimas quince versiones

A continuación se detallan los cambios más importantes de la versión actual 2024.0 respecto a la versión 2009.0 y las intermedias. La versión actual es compatible con AutoCAD® desde la versión 2004 hasta la 2024 inclusive. Es también compatible con ZWCAD desde la versión 2020 hasta la 2025 inclusive.

Contiene los siguientes cambios respecto a la versión 2023.0:

• ZWCAD 2025 Esta versión de EPLANT-Piping es compatible también con la última versión de ZWCAD 2025.
• Nuevos Componentes. Han sido creados 12 nuevos Componentes para Instrumentos 3D con los siguientes códigos COD: IP3, IP4, IP5, IP6, IP7, IP8, IT3, IT4, IT5, IT6, IT7, IT8.
• MTO en Isométricos. Se encuentra disponible el nuevo campo Ángulo de Corte en Codos para ser incluido en la Lista de Materiales. También está disponible para discriminar los codos en base al ángulo de corte, si presente. Consultar el Tutorial para mayores detalles.
• Material de Tuberías en Módulo de Bases de Datos En la tabla de Datos Originales de Tuberías hay el nuevo campo ANG_S que contiene el Ángulo de Corte en Codos, si presente. Se lo puede incluir en cualquier listado de materiales.

Contiene los siguientes cambios respecto a la versión 2022.0:

• AutoCAD 2024 Esta versión de EPLANT-Piping es compatible también con la última versión de AutoCAD 2024.
• ZWCAD 2024 Esta versión de EPLANT-Piping es compatible también con la última versión de ZWCAD 2024.

Contiene los siguientes cambios respecto a la versión 2021.0:

• AutoCAD 2023 Esta versión de EPLANT-Piping es compatible también con la última versión de AutoCAD 2023.
• ZWCAD 2023 Esta versión de EPLANT-Piping es compatible también con la última versión de ZWCAD 2023.

Contiene los siguientes cambios respecto a la versión 2020.0:

• AutoCAD 2022 Esta versión de EPLANT-Piping es compatible también con la última versión de AutoCAD 2022.
• ZWCAD 2022 Esta versión de EPLANT-Piping es compatible también con la última versión de ZWCAD 2022.

Contiene los siguientes cambios respecto a la versión 2019.0:

• AutoCAD 2021 Esta versión de EPLANT-Piping es compatible también con la última versión de AutoCAD 2021.
• ZWCAD 2021 Esta versión de EPLANT-Piping es compatible también con la última versión de ZWCAD 2021.

Contiene los siguientes cambios respecto a la versión 2018.0:

• AutoCAD 2020 Esta versión de EPLANT-Piping es compatible también con la última versión de AutoCAD 2020.
• ZWCAD 2019 SP1 y ZWCAD 2020 Esta versión de EPLANT-Piping es compatible también con la ZWCAD 2019 SP1 y ZWCAD 2020. Se dejan de soportar ZWCAD+ 2012, ZWCAD+ 2014 SP1.

Contiene los siguientes cambios respecto a la versión 2017.0:

• AutoCAD 2019 Esta versión de EPLANT-Piping es compatible también con la última versión de AutoCAD 2019.
• ZWCAD 2018 Esta versión de EPLANT-Piping es compatible también con la última versión de ZWCAD 2018 SP2.

Contiene los siguientes cambios respecto a la versión 2016.0:

• AutoCAD 2017 y 2018 Esta versión de EPLANT-Piping es compatible también con las últimas versión dos versiones de AutoCAD: 2017 y 2018.

Contiene los siguientes cambios respecto a la versión 2015.0:

• Manager EPLANT Licencias Web V3.1 Es una versión mejorada: permite al usuario activar y mover en forma autónoma la Licencia Web.
• Aislación 3D Nuevo comando para generar la representación 3D de la aislación de componentes de tuberías.
• Tubo a Tubo. Esta tipo de conexión se puede realizar ahora también con una eccentricidad entre los ejes de los tubos.
• Lineweight El seteo del espesor de línea está disponible ahora para todos los layers de isométricos y Planos 2D.

Contiene los siguientes cambios respecto a la versión 2014.0:

• Nueva Licencia Web Estas licencias son ahora compatibles con todas las versiones de CAD soportadas por EPLANT-Piping.
• AutoCAD 2016 Esta versión de EPLANT-Piping es compatible con la última versión AutoCAD 2016.
• ZWCAD+ 2015 SP1 Esta versión de EPLANT-Piping es compatible con la última versión ZWCAD+ 2015 SP2.1.
• Generación Planos 2D. Este comando ha sido modificado para generar proyecciones planas. Es ahora compatible con cualquier sólido primitivo generado por EPLANT-Piping y EPLANT-STH y también con cualquier 3DSOLID, LINE, 3DFACE (plano), CIRCLE, ARC y LWPOLYLINE que haya sido generado directamente con el CAD y o incluido en la definición de componentes de EPLANT-Piping.
  La orientación de la vista es ahora definida por la orientación del viewport asociado a cada vista y no como era antes por la orientación del prisma asociado a la vista que solo es usado como filtro espacial.
• Licencia libre. A partir de esta versión,el módulo de base de datos no requiere de una licencia para funcionar. Esto quiere decir que también con la Licencia de Evaluación se puede usar el módulo de base de datos sin ninguna limitación.

Contiene los siguientes cambios respecto a la versión 2013.0:

• Cliente EPLANT. El Cliente EPLANT tiene ahora una nueva opción para definir localmente el Tipo de Licencia. Esto permite mezclar tipos de licencias diferentes en la misma instalacón de red.
• ZWCAD+ 2014 Esta versión de EPLANT-Piping es compatible con la última versión ZWCAD+ 2014 SP1.
• PLATAFORMA DE CAPACITACIÓN EPLANT
  Se ha habilitado una nueva modalidad de Capacitación online sin cargo, basada en videos con comentarios. Permite lograr una capacitación completa de alta calidad en autonomía.
  Los tutoriales y una parte de los videos son también consultables desde las ventanas de Ayuda de los comandos principales.
• EPLANT- Piping - Tutorial Básico para Proyectistas.
• EPLANT- Piping - Tutorial Avanzado para Administradores.

Contiene los siguientes cambios respecto a la versión 2012.0:

• Manager EPLANT para Licencias Web Este manager es usado para Activar las Licencias Web de Alquiler, que es la nueva modalidad de Licencia que se agrega a las existentes. El Tiempo de Alquiler puede ser de un mes (para Licencias Web de prueba sin cargo) o un año (para Licencias Web para Producción).
• Tubos Polilinea Se puede generar un componente Tubo seleccionando una Polilinea 2D o 3D Abierta. No hay restricciones sobre la forma. La Polilínea debe estar en el Layer de la Línea de Ruta correspondiente a la Línea de Tubería. Estos componentes son considerados a todos los efectos como tubos (o tubing según el código de componente que se use) de longitud igual a la polilínea que los genera. Para invocar este comando: PD_1 / Tubos / Tubo Polilínea.
• Verificación Automatica de la Versión Web. Es ahora disponible también en la aplicación gráfica.
• Importar Configuración de Otro Proyecto. Este nuevo comando permite importar la configuración de un proyecto existente al proyecto abierto. El proyecto existente debe tener la misma versión que la instalada.

Contiene los siguientes cambios respecto a la versión 2011.0:

• ZWCAD+ 2012 Esta versión de EPLANT-Piping es compatible con la última versión ZWCAD+ 2012.
• AutoCAD® 2013 Esta versión de EPLANT-Piping es compatible con la última versión 2013 de AutoCAD® de 32 y 64 bits, pero los hardlocks Sentinel no son compatibles con AutoCAD 2013 64 bits.
• MDI Aware EPLANT-Piping es ahora compatible con la modalidad Multiple Design Interface: más de un archivo gráfico (del mismo proyecto) pueden ser abiertos en la misma sesión de AutoCAD o ZWCAD.

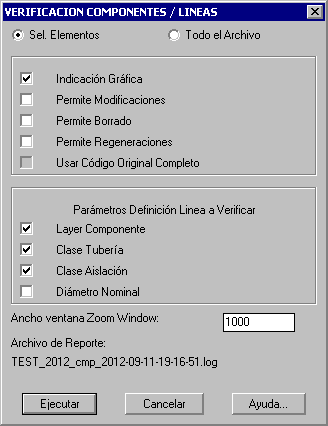

• Control con Definición de Lineas Es un nuevo comando, similar al Control con Especificaciones, para verificar los Componentes de Tubería contra la Definición de la Línea correspondiente, respecto a Clase de Tubería, Clase de Aislación, Diámetro Nominal y Layer.



• Edición Tag Durante la colocación de un componente de tubería que tiene Tag, el comando permite verificar con EPLANT-P&ID los Tags de la linea en construcción. La misma opción se encuentra disponible en el comando Nombre Componente con un nuevo botón Tag.

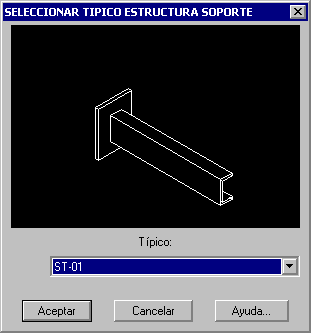

• Estructuras Soporte Una nueva funcionalidad permite crear modelos 3D de Típicos de Estructuras de Soporte, insertarlos en la maqueta 3D, asociarlos a los correspondientes soportes de tubería y generar automáticamente los planos de montaje de cada estructura de soporte.



• Archivo Log Durante la Extracción de Isométricos, Exportación a PCF, Exportación a Navisworks e Incluir Modelo 3D se puede generar automáticamente un archivo de log donde quedan grabados todos los mensajes enviados a la linea de comandos. Los comandos de Control con Especificaciones y Definición de Líneas también generan archivos log que no son borrados en sucesivas ejecuciones.
• Aislación El Listado de Materiales en isométricos genera ahora también el material de Aislación en el caso de que los componentes estén aislados.
• Configuración del Sistema. Nueva opción para habilitar la verificación automática de nuevas versiones disponibles para bajar. Ver opciones Tolerancias.
• Nuevo campo PID en COD.DBF. Este nuevo campo permite mapear cada uno de los componentes piping con la correspondiente clase de objetos de EPLANT-P&ID. Utilizado para la verificación entre las maquetas 3D de EPLANT-Piping y los diagramas de EPLANT-P&ID.
• Especificación de Aislación. La Especificación de Aislación tiene ahora nuevos campos para asociar un Código de Material y un Código Adicional a la Aislación y tambíen al Revestimiento, si especificado. El Material de Aislación es generado ahora en la Tabla Maestra de Materiales del Projecto y no exclusivamente en las Requisiciones de Materiales como antes.

Cambios respecto a la versión 2010.0:

• Ep_Client.exe Nueva versión. Queda deshabilitado en Vista o en un sistema operativo superior.
• Ep_Client_w7.exe Nuevo Cliente EPLANT para ser usado en Vista o en un sistema operativo superior.
• AutoCAD® 2012. Compatible con la última versión 2012 de AutoCAD® 32 y 64 bits.

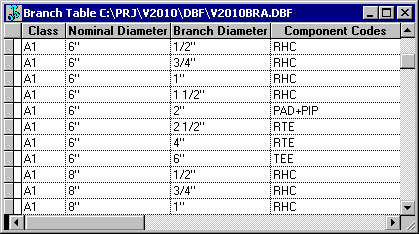

• Tablas de Derivaciones Invocando la nueva opción del menú PD_1 / Branch / Tabla Branch, la selección del componente a colocar en una derivación es realizada automáticamente utilizando la definición de la Tabla de Derivaciones correspondiente a la clase usada. También se puede impedir colocar manualmente un componente no previsto en la tabla. Soporta la colocación automática de más de un componente a la vez y también diferentes opciones para la misma combinación de diámetros.



• Boca de Pescado En las conexiones Tubo a Tubo se han ampliado las modalidades de colocación: ambos extremos pueden conectar a otro tubo como derivación. También es soportada la Tabla de Derivaciones.
• Archivos Definición Paramétrica (PDL) La lectura de las tablas dimensionales ha sido simplificada a partir del cambio del formato de las mismas. La clave de búsqueda se construye automáticamente en base a la estructura del archivo DBF, sin necesidad de una declaración explícita en el archivo PDL. El mismo archivo pdl puede ser usado en varios componentes distintos. A continuación se muestra, como ejemplo, la tabla de dimensiones que define la distancia entre caras de una Válvula Globo con extremos bridados RF para la norma ANSI:



• Extremo y Distancia Señala correctamente con una cruz la posición del punto de referencia y del punto seleccionado sobre el eje. Es posible también definir un desplazamiento o pendiente en Z.



• Memoria Ventanas de Diálogo Las ventanas de diálogo utlizadas durante la colocación de componentes guardan ahora la memoria de su reposicionamiento.

Cambios respecto a la versión 2009.0:

• AutoCAD® 2011. Compatible con la última versión 2011 de AutoCAD® de 32 y 64 bits. Es ahora también compatible con AutoCAD 2010 64 bits.
• Exportar a PCF. Nuevo comando para exportar Lineas de Tubería al formato PCF, compatible con Isogen.



• Exportar a Navisworks. Genera ahora Códigos de Materiales Internos / Externos / Alternados, según los que estén habilitados en la configuración del proyecto.

03 Octubre 2024.
